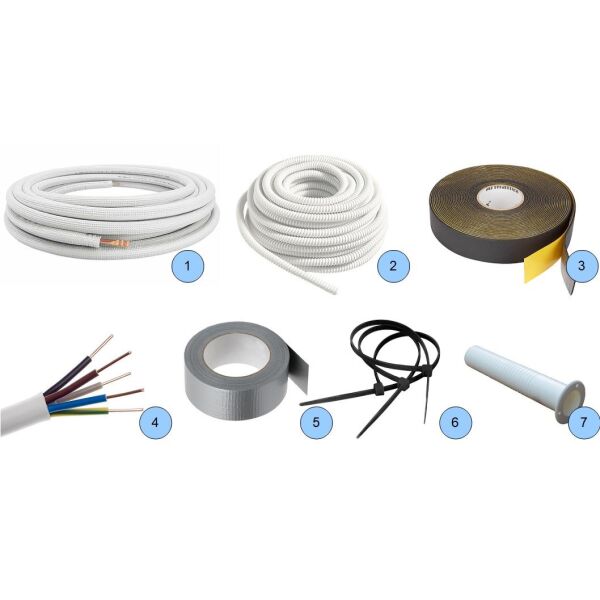

Montage Set 1/4" + 3/8" 9 Meter

Artikelnummer: 211-9 Meter

Kategorie: 1/4" + 3/8" - Montage Set

Lieferzeit: 1 - 7 Werktage (DE - Ausland abweichend)

141,00 €

inkl. 19% USt. , zzgl. (Paket Leitungen)

Armacell

Kältemittelleitungen
Kondensatschlauch
Armaflex Isolierband
Kommunikationsleitung
Panzerband
Kabelbinder
Wanddurchführung

Länge

Beschreibung

1. Armacell Kältemittelleitung - vorisolierte Kupferrohre in 1/4" und 3/8".

Tubolit Split / DuoSplit ist ein zuverlässiges vorisoliertes System zur Verbindung der internen und externen Anlagenteile einer Split- bzw. Multisplit-Raumklimaanlage. Geprüfte, weich geglühte und nahtlos gezogene Kupferrohre sind mit dem original Tubolit Material vorisoliert. Das System ist einfach zu installieren, spart Kosten und Zeit bei der Montage, verhindert zuverlässig die Durchfeuchtung und erfüllt die Anforderungen der Kältemittel R-410A ,R-407C und R-32. Die weiße UV-beständige Folienummantelung schützt vor mechanischen Beanspruchungen und lässt sich gut in die Gestaltung der meisten Außenfassaden integrieren. Die patentierte Verbindungstechnik ermöglicht ein einfachen Trennen und Zusammenfügen ohne weiteren Arbeitsaufwand.

2. Kondensatschlauch PVC 16 mm Durchmesser, glatte Innenseite.

Der Spiralschlauch besteht aus Weichem PVC. Die Innenseite des Schlauchs ist glatt, was die Ablagerung von Schmutz an den Wänden verringert und den Durchfluss verbessert. Die Flexibilität ermöglicht eine einfache Verteilung des Entwässerungssystems innerhalb und außerhalb von Gebäuden.

3.Isolierband aus Synthesekautschuk Armaflex ACE.

Anwendung:

Das selbstklebende Gummiband ACE Armaflex ist eine Ergänzung für beschädigte Isolierungen, bestimmt zum Umwickeln von Rohren, Bögen, Sichern von Klebeverbindungen und ist ein unverzichtbares Montageelement.

Technische Daten:

- Breite: 50 mm
- Länge: 15 m
- Dicke: 3 mm

4. Kommunikationsleitung NYM-J 5x1,5 mm²

Verbindungsleitung der Ausseneinheit mit der Inneneinheit. NYM-J Mantelleitung. Nennspannung 300/500 Volt, nach VDE 0250. Verlegung über, auf, in und unter Putz, in trockenen, feuchten und nassen Räumen, im Mauerwerk oder in Beton.

5. Panzerband 50 m x 50 mm

Zum Kleben, Montieren, Befestigen, Isolieren., Das Klebeband lässt sich einfach mit der Hand abreißen.

Länge: 50 m
Breite: 50 mm
Farbe: Silber

6. Kabelbinder

Kunststoff-Verbinder für viele Anwendungsbereiche´.

7. Wanddurchführung

Schützt die Isolierung der Leitungsrohre vor Beschädigungen beim Durchgang durch die Wand.
- Der Kragen deckt Unvollkommenheiten beim Bohren im Innenbereich ab.
- Zuschnitt zur Anpassung an die Wandstärke, zwischen 100 mm und 350 mm.
- Das Loch sollte einen Durchmesser von 64 mm haben.

Produktsicherheit & Herstellerangaben (GPSR)

Dieses Montage-Set ist eine Zusammenstellung hochwertiger Komponenten verschiedener Hersteller. Gemäß der EU-Produktsicherheitsverordnung (GPSR) finden Sie hier alle relevanten Informationen:

Informationen zu den Herstellern:

Kältemittelleitungen (isoliert) und Armaflex Isolierband:
- Hersteller: Armacell GmbH
- Anschrift: Robert-Bosch-Straße 10, 48153 Münster, Deutschland
- Kontakt: info.de@armacell.com | www.armacell.de
Überwurfmuttern, Kondensatschlauch & Wanddurchführung:
- Hersteller: Castel Engineering sa
- Anschrift: Rue de la ruelle 14, 7700 Mouscron, Belgien
- Kontakt: info@castel-engineering.com | www.castel-engineering.com
Elektrisches Kommunikationskabel:
- Hersteller: Waskönig + Walter Kabel-Werk GmbH u. Co. KG
- Anschrift: Ostermoorstr. 77, 26683 Saterland
Zubehör (Kabelbinder):
- Verantwortliche Person (EU): Verve Kornel Madeja, Mina-Karcher-Platz 2, 67227 Frankenthal

Wichtige Sicherheitshinweise:

Fachinstallationspflicht: Die Montage dieses Sets sowie der Eingriff in den Kältekreislauf darf ausschließlich durch zertifiziertes Fachpersonal (gemäß Chemikalien-Klimaschutzverordnung) erfolgen.
Bestimmungsgemäße Verwendung: Die Komponenten sind nur für die Installation von Split-Klimaanlagen und Wärmepumpen innerhalb der angegebenen technischen Parameter (Druck/Temperatur) zu verwenden.
Montagehinweis (Muttern): Verwenden Sie zur Montage der Überwurfmuttern zwingend einen Drehmomentschlüssel, um Undichtigkeiten oder Materialermüdung zu vermeiden.
Brandschutz: Die Armacell-Isolierung ist nach EN 13501-1 als schwerentflammbar ($B_L-s1, d0$) eingestuft.
Elektrik: Vor Anschluss des Kommunikationskabels ist die Anlage spannungsfrei zu schalten. Beachten Sie den Schaltplan des Klimageräte-Herstellers, bei nicht sachgemäßer Installation besteht die Gefahr eines Brandes oder elektrischen Schlages.
Isolierung & Klebeband: Das Armaflex ACE Isolierband dient zur lückenlosen Dämmung von Stoßstellen und Anschlüssen, um Kondensatbildung und Korrosion zu verhindern.
